PAGRINDINIAI BRUOŽAI
· Tiksli konstrukcija
· 6 ištisiniai griovelių kanalai gramofono apdailai (ASME standartas)
· Viena bazė su prailginamosiomis kojelėmis, kad atitiktų skirtingus tvirtinimo skersmenis
· Grūdinti skaidrių būdai išlaikyti ilgalaikį tikslumą
· Pasukamas įrankio postas griovelio detalėms; sumažina atskirų priedų poreikį
· Didelė sukimo momento mažinimo pavara, siekiant optimizuoti mašinos veikimą
PRODUKTO INFORMACIJA

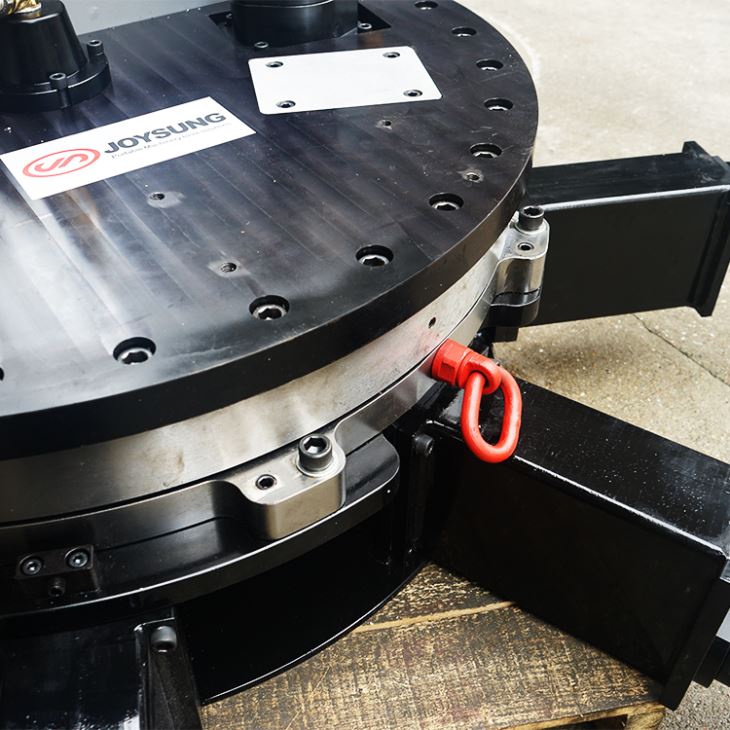

Viduje sumontuota ir tvirta flanšu susidurianti mašina, naudojanti fiksuotas pavaras, kad gautų 6 ištisinių griovelių gramofono apdailą pagal ASME standartą. Visų tipų flanšų, sandarinimo griovelių, suvirinimo paruošimo ir priešingų gręžinių tipams.
Mašina tiekiama kartu su šiais elementais:
· Įrankių rinkinys su įrankiais ir įdėklais
· Oro filtrų tepalas
· 1 švininis varžtas
· Žarnos jungtis
· Visi reikalingi tvirtinimo spaustukai
· Sandėliavimo / gabenimo dėžutė
· CE sertifikatas
· Pakavimo sąrašas ir vadovas
TECHNINĖS SPECIFIKACIJOS
| SPECIFIKACIJOS | ||
|---|---|---|
| Mažiausias susidūrimo skersmuo | 1150mm | 45 “ |
Maksimalus išorinis skersmuo | 3050mm | 120 “ |
| Užveržimo diapazonas | 1120 - 2800 mm | 44–110 “ |
| Būtinas sūpynės skersmuo | 3655mm | 144 “ |
| Įrankio skelbimo taktas (žemyn teikiama informacija) | 102mm | 4 " |
| RPM (maks.) | 12 | |
| Standartinis pavaros tipas | Oro | |
| Galima įsigyti hidraulinę pavarą? | Taip | |
| Tiekimo nustatymų skaičius | 6 | |
| Išėjimas | 3kw | 4 AG |
| Reikalingas oro tiekimas | 102,4 cfm | 2,89 m3 / m |
| PATIKIMI PAŠARUS | ||
|---|---|---|
| Kryptis | Pavara | Grioveliai / coliai |
| Išėjęs | 1 | 208 |
| Išėjęs | 2 | 133 |
| Išėjęs | 3 | 55 |
| Į | 1 | 175 |
| Į | 2 | 112 |
| Į | 3 | 46 |
| PAŠARŲ UGDYMAS | ||
|---|---|---|
| Kryptis | Pavara | Pastūma mm / aps |
| Išėjęs | 1 | 0,028 |
| Išėjęs | 2 | 0,045 |
| Išėjęs | 3 | 0.109 |
| Į | 1 | 0,034 |
| Į | 2 | 0,053 |
| Į | 3 | 0.129 |
| MAŠINOS SVORIS | ||
|---|---|---|
| Mašinos svoris | 1375 kg | 3025 svarų |
| PREKIŲ SVORIS | ||
|---|---|---|
| 1 langelis (mašina) | 1050 kg | 2310 svarų |
| 2 langelis (bazė) | 825 kg | 1815 svarų |
| PRISTATYMO MATMENYS | |
|---|---|
| 1 langelio svoris (mašina) | L 285 cm (112 ") W 100 cm (40") H 75 cm (30 ") |
| 2 langelis (bazė) | L 200 cm - (112 ") W 115 cm (45") H 60 cm (24 ") |
