FDG 45 00 Sunkusis flanšas susiduria
Specialiai sukurta didelėms flanšo aikštelės apdorojimo įrangai, pvz., Antžeminio platforminio krano flanšo korpuso sraigto flanšui, naudojant frezavimo metodus, kad būtų patenkinti greiti ir tikslūs gamybos reikalavimai.
Funkcijos aprašymas
● Naudojant didelės galios variklius, pjovimo pajėgumus, aukštą gamybos efektyvumą.
● Popieriaus peilio disko standartinis dydis yra 200 mm, bet taip pat laikomas pjoviklis, skirtas angų apdirbimui, cilindrinis, sandarinimo griovelis.
● Aukštas tikslumas, plokštuma mažiau nei 0,1 mm.
● Maitinimo variantai: servo, hidraulika.
● Įrengtas nuotolinio valdymo dėžė su patogiu valdymu ir aukštu saugos koeficientu.

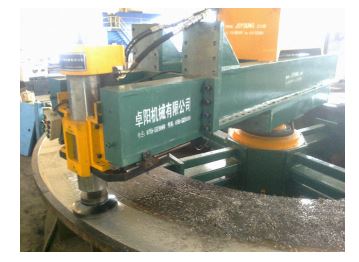

FDG 45 00 CIRCULAR MILLING SETUP
![[BJ1 [PZ74M] C% I3BZ_07KGL.png](/Content/upload/201853277/201809111122443134504.png)

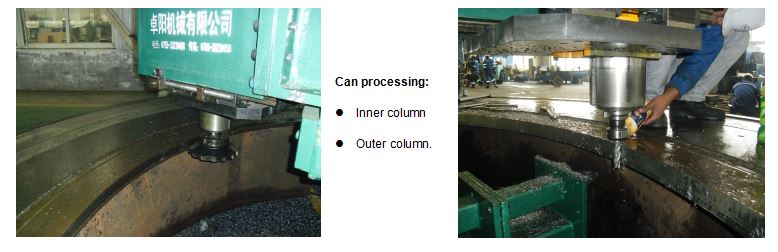

FDG4000 PARAIŠKA (1)
 | ● Sunkioji konstrukcija, įrengta (standartinė) su Φ250mm freza, didžiausias pjovimo gylis gali siekti 3 mm ● Greitesnis apdirbimas ● Radialinė kelionė per sąranką: 500 mm ● plokštumo tolerancija: 0,03 mm / m |

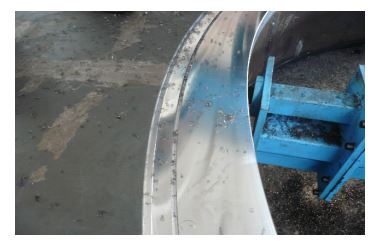

● veržliaraktis: # 50 ● Maksimalus frezavimo frezas: Φ315 mm ● Važiuoklė velenams: 200 mm ● Galima apdoroti sandariklio griovelius, pavyzdžiui: 10 * 8mm |  |

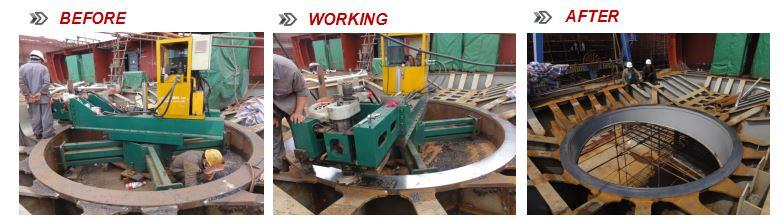

FDG 4 0 00 PARAIŠKA ( 2 )
Techniniai duomenys
Mininis skersmuo | 2000 mm |
Maksimalus skersmuo: | 4500mm |
Rotacijos RPM | 0-5 |
Vairuoti - elektra | |
Rotational Power | 1 kW |
Veleno galia | 3KW / 5KW |
Vairuoti -Hidraulinis | |
Rotational Power | BG200 |
Veleno galia | BG100 |
Hidraulinis tiekimas | 25HP |
Ašies velenas: 0-800 | 0-800 |
Pjovimo skersmuo | 200 mm |

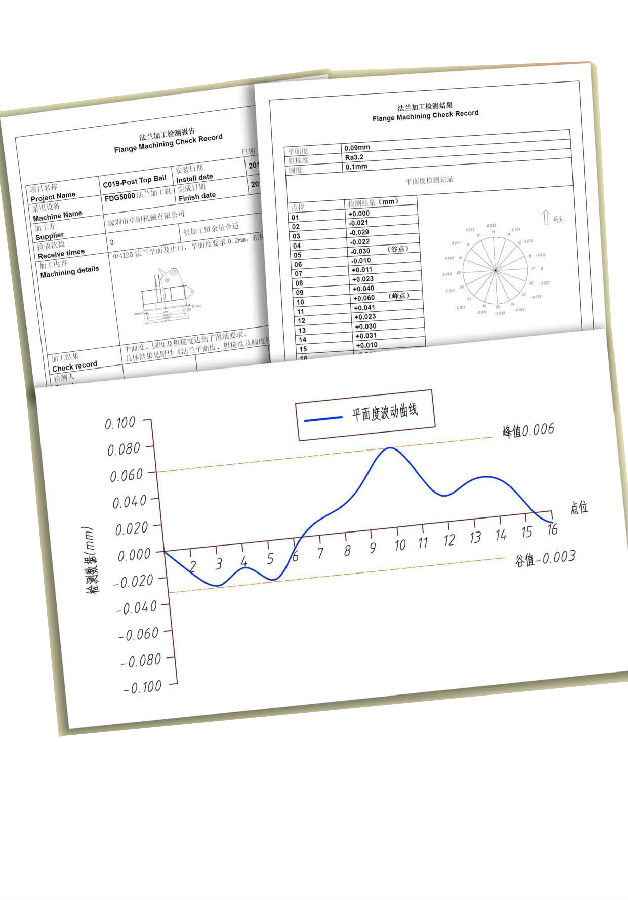

Bandymo duomenys
DRIVE UNIT
● Sukimosi galios blokas: 1kw
● Valcavimo staklės: 3kw
● 3 fazė, 380V / 415V

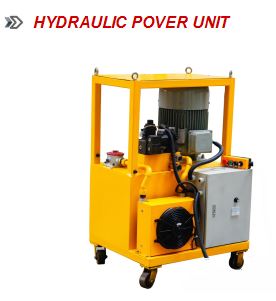

1 | Hidraulinis maitinimo blokas, 10HP (7.5KW), 38L / min |
2 | Hidraulinis agregatas, 15HP (11 kW), 38L / min |
3 | Hidraulinis maitinimo blokas, 20HP (15 kW), 38L / min |
4 | Hidraulinis maitinimo blokas, 25HP (18,5 kW), 60L / min |
Pastaba: nuotolinio valdymo pultas gali pasiekti tam tikrą atstumą ir užtikrinti aukštą saugumą. Valdymo laido įtampa yra 380 V, o ilgis - 10 metrų.
STANDARTINĖ ĮRANGA
SERVO
Posūkis | 2 vnt |
Sukamasis rankos sukamasis pagrindas | 1 komplektas |
Spyglių montavimo pagrindas | 1 komplektas |
Verpstės frezavimo galvutė | 1 komplektas |
Variklio veleno galingumas: 3kw | 1 komplektas |
Radialinė slyde | 1 komplektas |
Rotacinis maitinimo blokas | 2 rinkinys |
Sukimosi variklio galia: 1kw | 1 komplektas |
Elektrinis valdymo blokas | 1 komplektas |
ID pakabos korpusas | 1 komplektas |
Kojų sekcijos | 3 rinkinys |
Frezavimo staklės: 250 mm | 1 komplektas |
Rankinis ratas | 3 vnt |
Rankinis | 1 komplektas |
Įrankių paketas | 1 komplektas |
Pakavimo sąrašas | 1 komplektas |
Pakavimo dėžutė | 1 komplektas |
HIDRAULINĖ
Posūkis | 2 vnt |
Sukamasis rankos sukamasis pagrindas | 1 komplektas |
Spyglių montavimo pagrindas | 1 komplektas |
Verpstės frezavimo galvutė | 1 komplektas |
Variklio veleno galingumas: BG100 | 1 komplektas |
Radialinė slyde | 1 komplektas |
Rotacinis maitinimo blokas | 2 rinkinys |
Sukimosi varomoji jėga: BG200 | 1 komplektas |
Hidraulinis agregatas ir elektrinis valdymo blokas | 1 komplektas |
ID pakabos korpusas | 1 komplektas |
Kojų sekcijos | 3 rinkinys |
Frezavimo staklės: 250 mm | 1 komplektas |
Rankinis ratas | 3 vnt |
Rankinis | 1 komplektas |
Įrankių paketas | 1 komplektas |
Pakavimo sąrašas | 1 komplektas |
Pakavimo dėžutė | 1 komplektas |
Pastaba: tai tikra darbinis arklys, kurio dydis ir raumens masė yra didelio skersmens flanšo paviršių. Dėl to, kad jis tvirtumas, lengva padėtis ir vienodi apsisukimų dažniai, netgi sumontuoti vertikaliuose flanšuose, nieko nepatikrina. Yra įrankio galvutė, kurią galima pasukti visiškai 360 °, be galo kintamas tiekimo greitis ir nuotoliniu būdu reguliuojamas oro maitinimo pašarų dėžė, todėl radialiniai ir ašiniai pašarai gali būti greitai ir saugiai atliekami.
"Shenzhen DTHMachines co., Ltd" siekia vieno tikslo - visapusiško dėmesio kokybei visose gamybos, klientų aptarnavimo ir pristatymo srityse. Mes tikime nuolatiniu tobulėjimu ir visada dirba inžinerijos ir technologijų lyderiu mūsų pramonės šakose. Mūsų individualūs įgūdžiai ir patirtis yra tai, kas priklauso mūsų reputacijai kaip visiškai savarankiška inžinierinė įmonė.
